Drive coupling
聯軸器
撓性橡膠聯軸器
型號 | 扭力 kg-m |
最高轉速 rpm |
加工孔徑 | D mm |
OD mm |
L mm |
S mm |
重量 kg |
||
Normal | Max | Min | Max | |||||||
NM50 | 1.3 | 2.3 | 12,500 | 7 | 19 | 33 | 50 | 25 | 2.0±0.5 | 0.48 |
---|---|---|---|---|---|---|---|---|---|---|
NM67 | 2.2 | 4 | 10,000 | 8 | 28 | 46 | 67 | 30 | 2.0±0.5 | 1.02 |
NM82 | 5.0 | 9 | 8,000 | 10 | 32 | 53 | 82 | 40 | 3.0±1.0 | 1.88 |
NM97 | 10.5 | 19 | 7,000 | 10 | 42 | 69 | 97 | 50 | 3.0±1.0 | 3.54 |
NM112 | 16.7 | 30 | 6,000 | 14 | 48 | 79 | 112 | 60 | 3.5±1.0 | 5.40 |
NM128 | 26.7 | 48 | 5,000 | 18 | 55 | 90 | 128 | 70 | 3.5±1.0 | 8.10 |
NM148 | 41.7 | 75 | 4,500 | 22 | 65 | 107 | 148 | 80 | 3.5±1.0 | 13.50 |
NM168 | 69.5 | 125 | 4,000 | 28 | 75 | 124 | 168 | 90 | 3.5±1.0 | 19.30 |
NM194 | 112.0 | 200 | 3,500 | 32 | 85 | 140 | 194 | 100 | 3.5±1.5 | 26.30 |
NM214 | 167.0 | 300 | 3,000 | 40 | 95 | 158 | 214 | 110 | 4.0±2.0 | 35.70 |

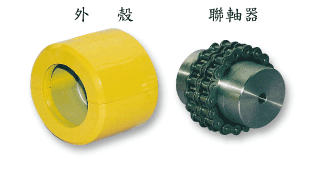

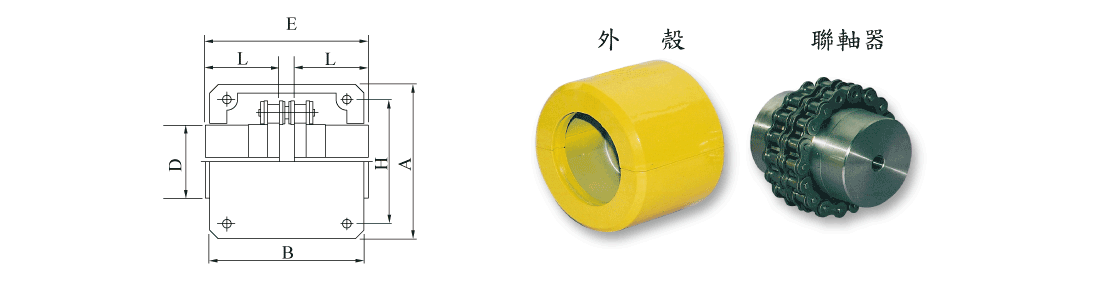

鍊條式齒輪聯軸器
型號 | 最大轉速 rpm |
扭矩 Nm |
聯軸器 | 外殼 | |||||||||
孔徑 | 建議馬力 HP |
E mm |
L mm |
D mm |
H mm |
重量 kg |
A mm |
B mm |
重量 kg |
||||
最小 | 最大 | ||||||||||||
HT4012 | 4800 | 210 | 10 | 22 | 1 | 80 | 36 | 35 | 61 | 0.8 | 75 | 75 | 0.3 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HT4016 | 4800 | 380 | 12 | 30 | 2-3 | 80 | 36 | 60 | 77 | 1.4 | 92 | 75 | 0.4 |
HT5016 | 3600 | 725 | 14 | 40 | 5 | 100 | 45 | 60 | 96 | 2.6 | 111 | 85 | 0.6 |
HT5018 | 3000 | 925 | 16 | 45 | 7.5-10 | 100 | 45 | 70 | 106 | 3.5 | 122 | 85 | 0.7 |
HT6018 | 2500 | 1750 | 16 | 55 | 15-20 | 120 | 54 | 85 | 128 | 6.2 | 142 | 106 | 1.0 |
HT6022 | 2500 | 2400 | 18 | 75 | 30 | 120 | 54 | 110 | 152 | 9.8 | 167 | 106 | 1.2 |
HT8018 | 2000 | 3800 | 20 | 78 | 40 | 150 | 67 | 115 | 170 | 13.9 | 186 | 130 | 2.3 |
HT8022 | 2000 | 5500 | 20 | 95 | 50 | 150 | 67 | 140 | 202 | 20.2 | 220 | 130 | 2.4 |
HT10020 | 1800 | 8700 | 25 | 110 | 75 | 201 | 91 | 160 | 228 | 34 | 248 | 152 | 3.2 |
HT12018 | 1500 | 13250 | 30 | 120 | 100 | 261 | 119 | 170 | 252 | 51 | 305 | 180 | 5.6 |
HT12022 | 1200 | 17800 | 30 | 150 | 125 | 261 | 119 | 210 | 300 | 80 | 355 | 180 | 7.1 |
